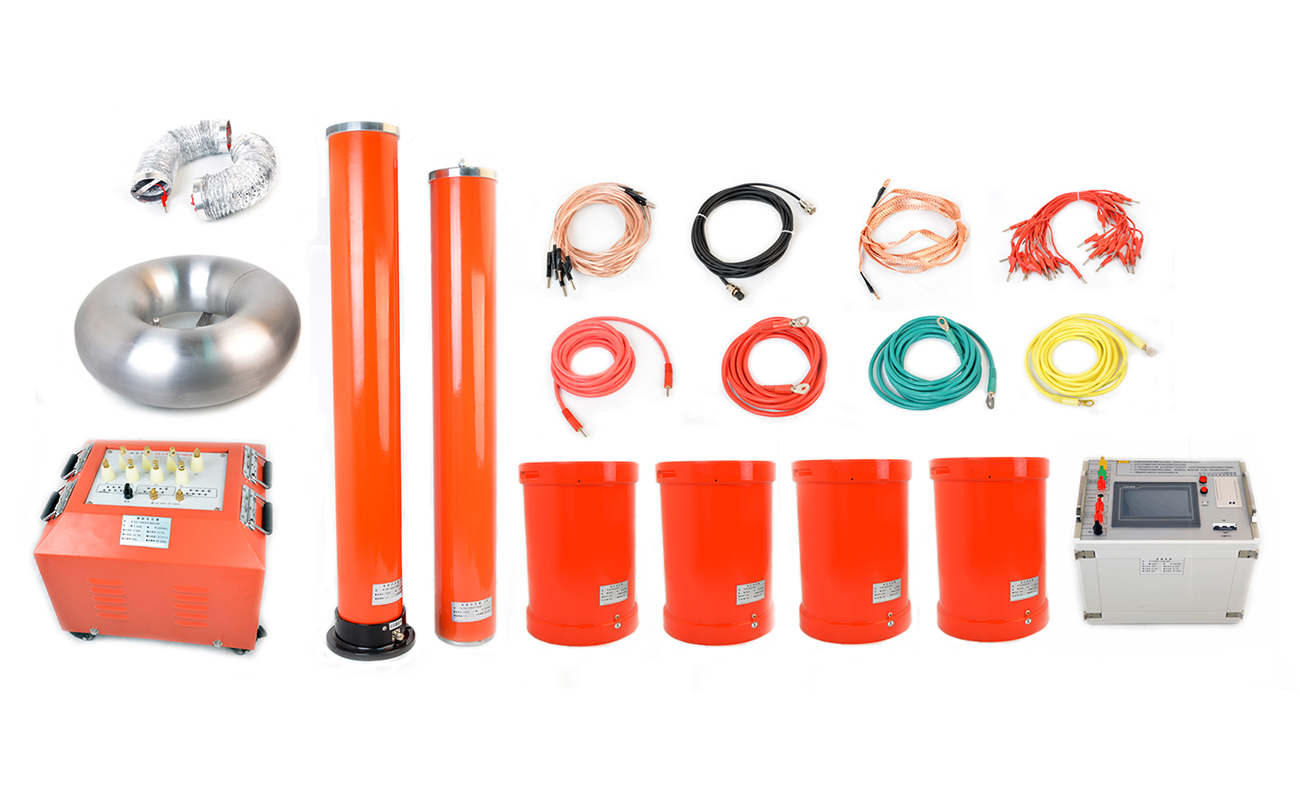

在我們電力系統中，很多電力設備裝置都需要做高電壓的電容性試品的交接和預防性試驗，如今我們通常會用到串聯諧振這一高壓耐壓試驗裝置，那么這套裝置為什么會用的如此普遍呢？其有什么優點？今天主要給大家介紹一下。
在電力系統運行環境中運用串聯諧振技術具有數項顯著優勢：首先，對于電源容量方面，它能夠大幅度降低需求量。具體來說，串聯諧振電源主要是通過使諧振電抗器及被測設備的電容引發諧振現象從而產生出較高的電壓以及較大的電流。而在整個系統運行過程中，電源僅需提供符合有功消耗標準的那一部分電力支持即可。因此，在進行試驗操作時所需要的電源功率僅僅是被測試設備容量的1/Q。
其次，這一技術還能明顯減輕設備的整體重量并縮小其體積。在串聯諧振電源中，不僅無需使用笨重的大功率調壓設備以及常規的大功率工頻試驗變壓器，同時，諧振激勵電源的需求量也僅占試驗容量的1/Q，這無疑極大地縮減了系統的整體重量和體積，通常情況下，其大小僅為傳統試驗設備的1/10。
第三，該技術可以顯著改善輸出電壓的波形質量。由于諧振電源采用的是諧振式濾波電路設計，因此能夠有效地改善輸出電壓的波形畸變問題，進而生成出優質的正弦波形，從而有效避免了諧波峰值可能對被測設備造成的誤擊穿風險。
第四，該技術還能有效防止因大的短路電流導致故障點受損。在串聯諧振工作模式下，若被測設備的絕緣弱點被擊穿，電路將立刻脫離諧振狀態，回路電流會迅速降至正常試驗電流的1/Q。然而，如果采用并聯諧振或試驗變壓器方式進行耐壓試驗，則擊穿電流將會立即上升數十倍。相比較而言，短路電流與擊穿電流之間的差距可達數百倍之多。因此，串聯諧振技術既能有效地找出絕緣弱點，又能避免因大的短路電流導致故障點受損的潛在風險。
最后，該技術在試驗過程中不會出現任何恢復過電壓現象。當被測設備發生擊穿時，由于失去了諧振條件，高壓也會立即消失，電弧隨即熄滅。此外，恢復電壓的重新建立過程較為漫長，這就使得我們能夠更輕松地在再次達到閃絡電壓之前切斷電源。值得注意的是，這種電壓的恢復過程實際上是一種能量積累的間歇振蕩過程，其持續時間較長，并且在此期間內，不會出現任何恢復過電壓現象。
綜上我們便很容易察覺到變頻串聯諧振裝置的優勢，這使得其能夠在如今電力環境中大受歡迎。
