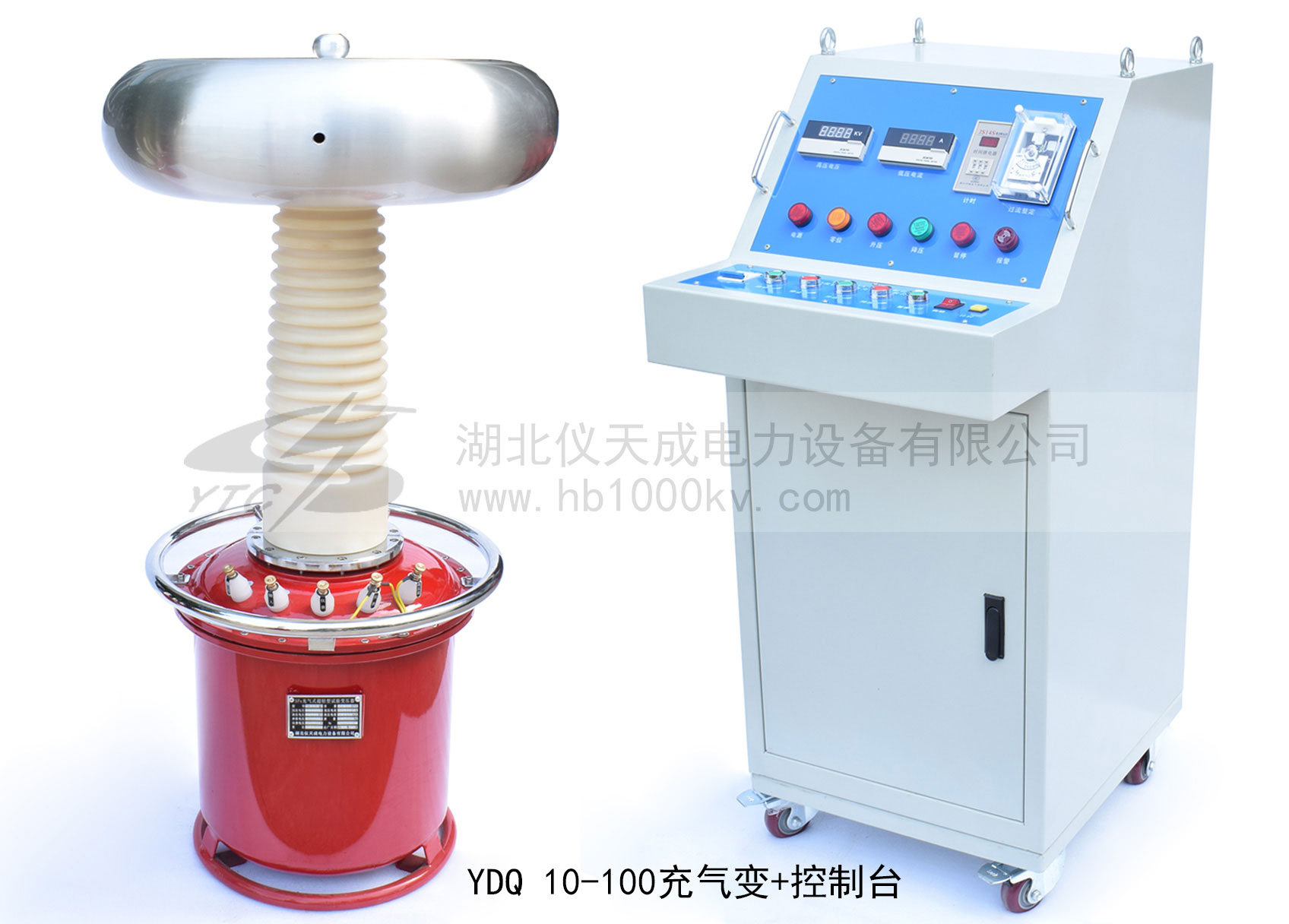

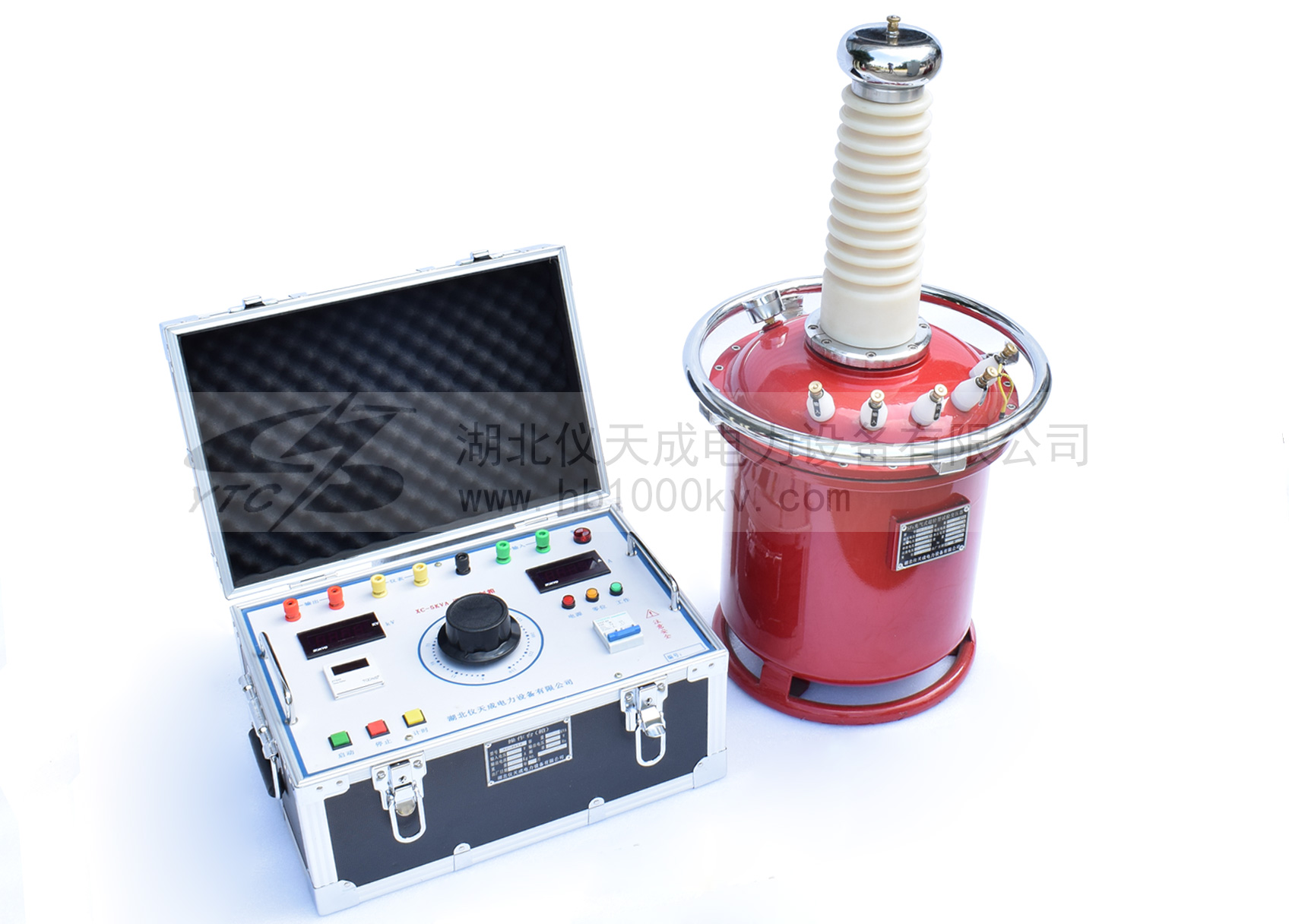

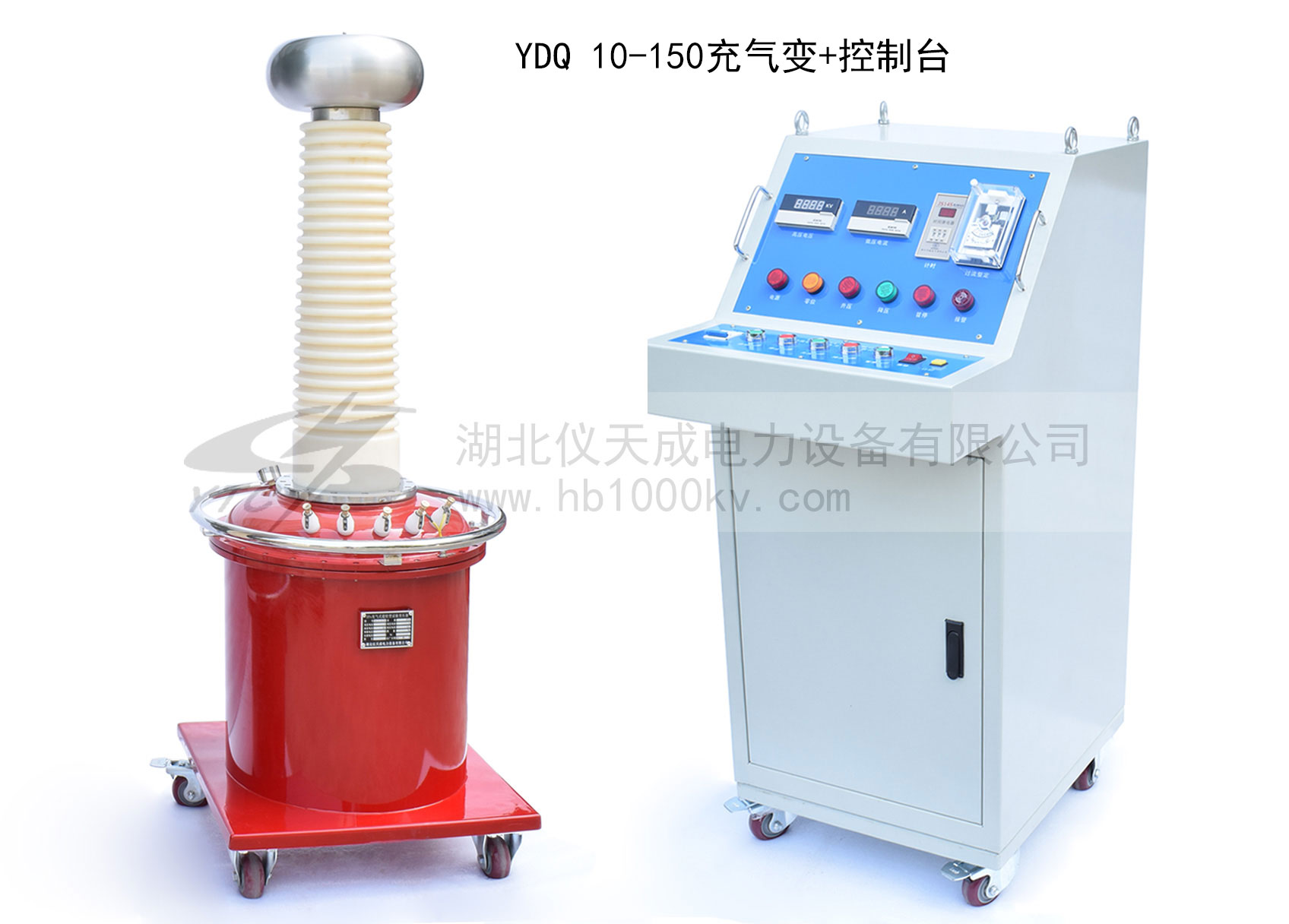

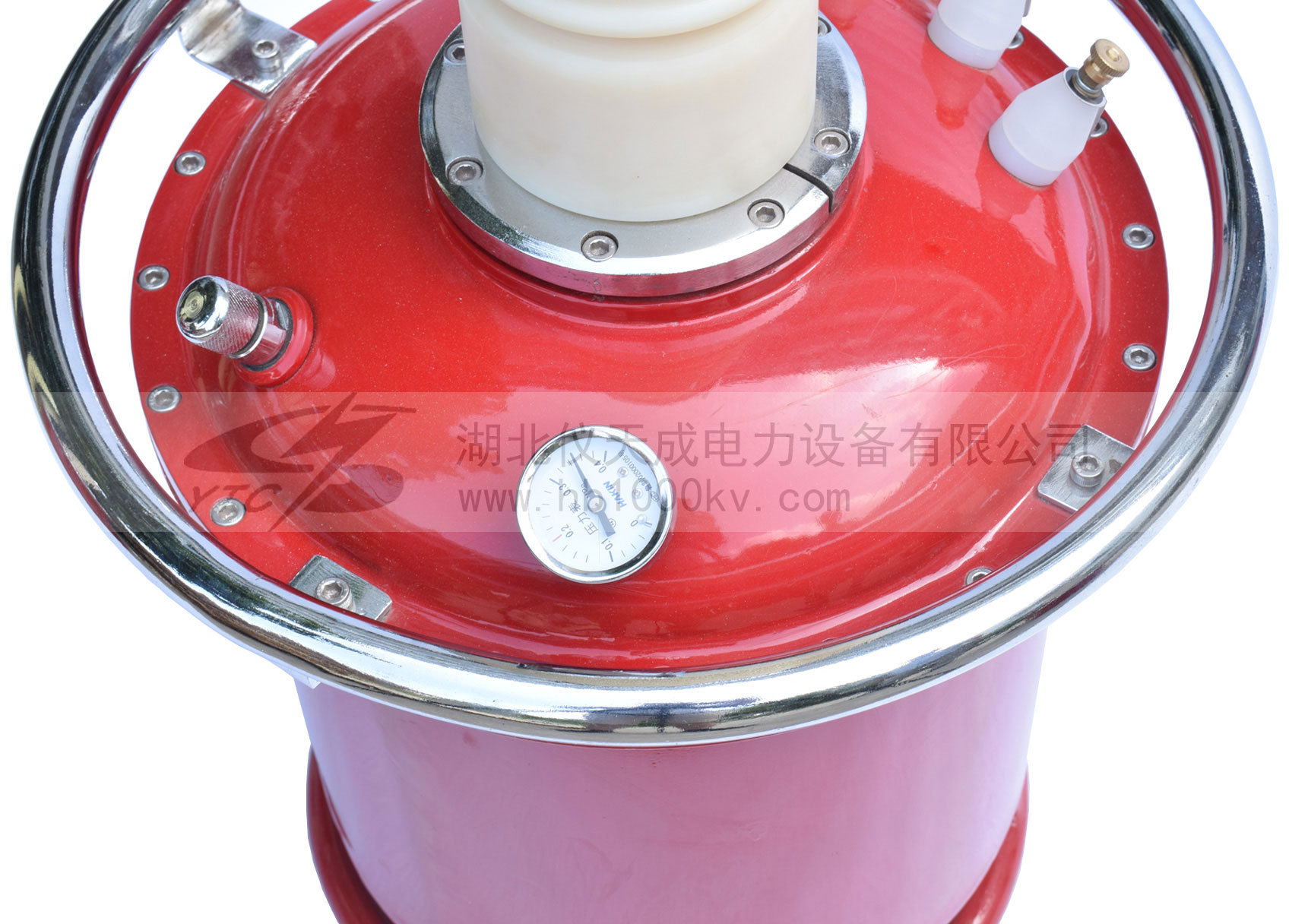

YDQ系列充氣式試驗變壓器

    我公司經過多年的努力，研究成功了YDQ充氣式試驗變壓器，本系列產品基本包含50kV、100kV、150kV、200kV等電壓等級，也可以按客戶需求進行定制，與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達400KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用.
提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介：
        試驗變壓器是電力設備檢測及預防性試驗所需要的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。
        因此，我公司經過多年研發，終于研制出新一代SF6氣體充氣式試驗變壓器，改試驗變壓器采用新材料，新工藝的應用，使用六氟化硫氣體作為介質使用，由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，極大的提高了試驗變壓器的使用壽命和精度，同時相比較于傳統的油浸式試驗變壓器和干式試驗變壓器，充氣式變壓器大大降低了體積和重量。

工作原理：

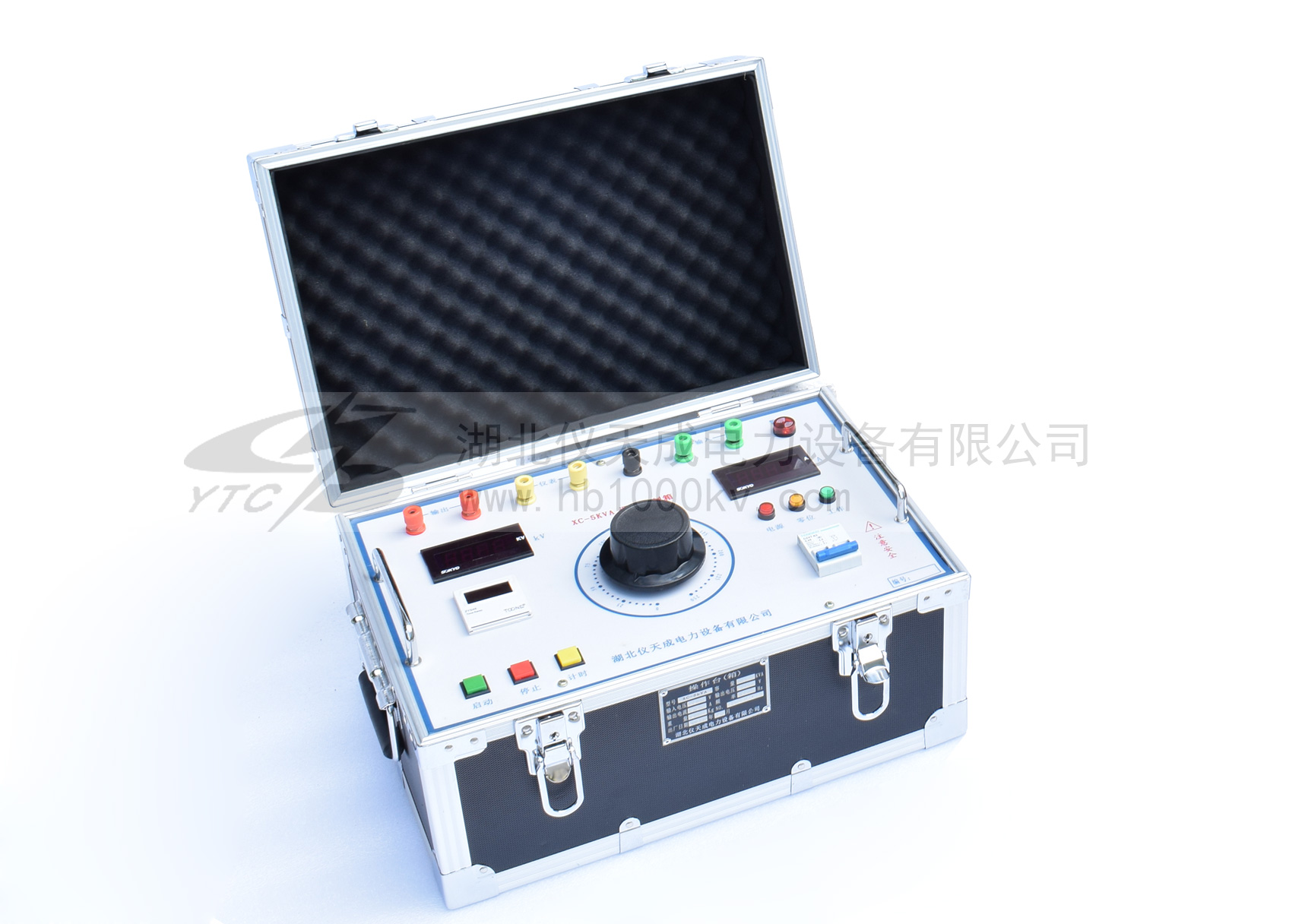

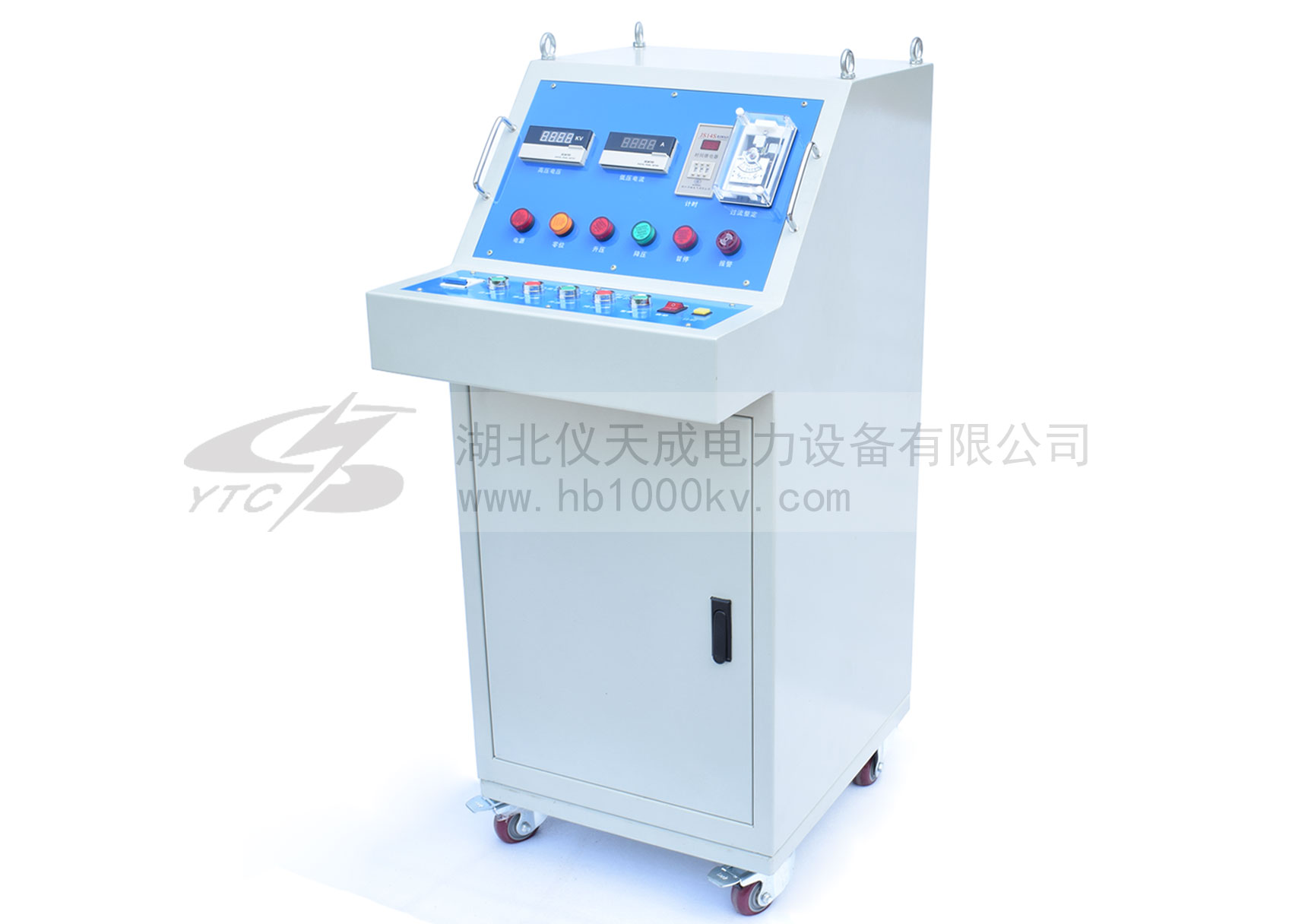

把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入YDQ充氣式試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值－工頻高壓。

產品特點：
1、使用方便，該充氣變體積小，重量輕，同等功率比油變重量減輕20％－60％，同時潔凈，無油污，勿需維護，不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗，絕緣強度明顯高于油浸試驗變壓器，電暈極小。
2、設計構思新穎， 儀器材質選擇及工藝流程都是全新的，因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<<JB3570－９８>>標準要求。

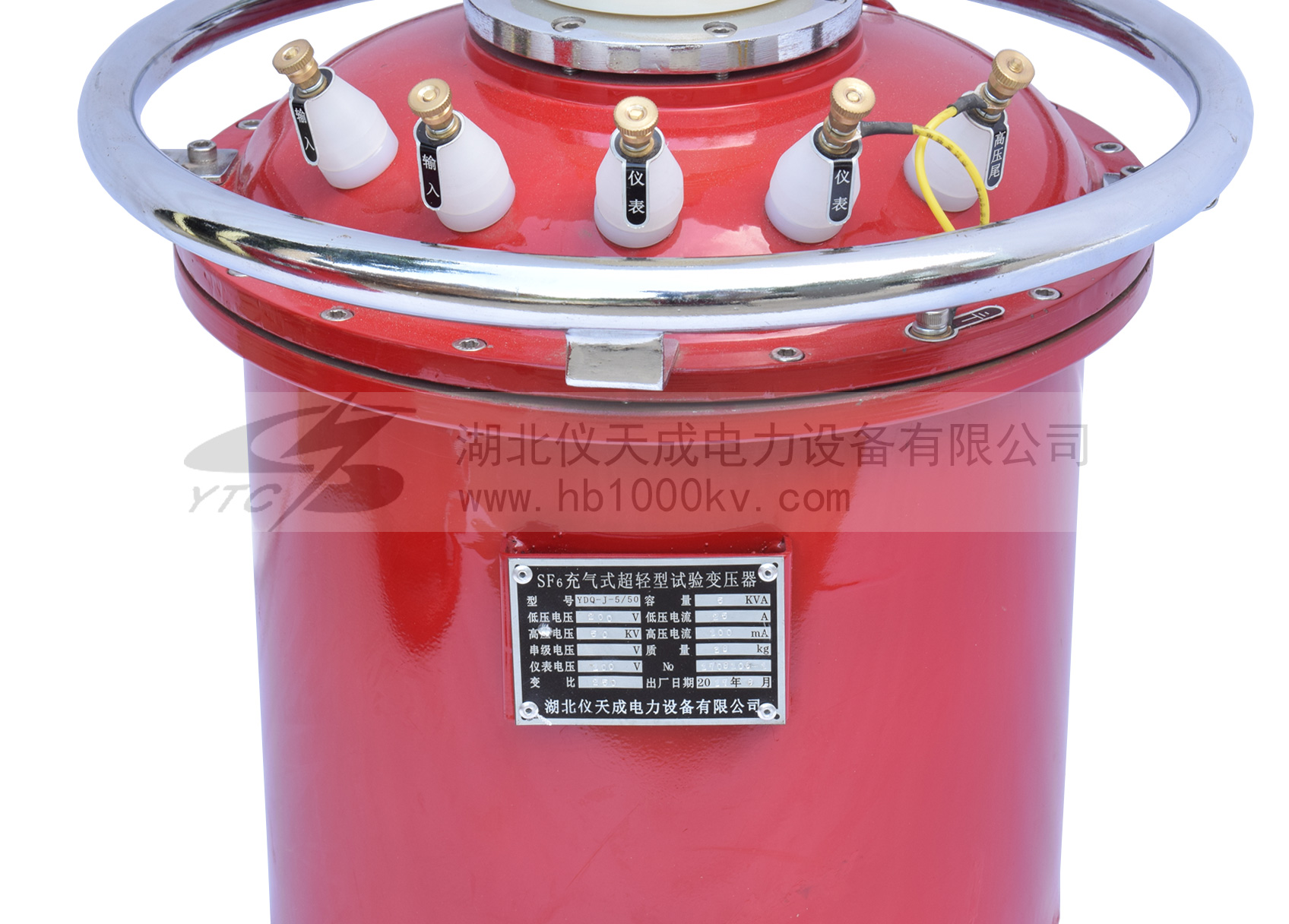

3、選用優良材料，采用優良冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF６氣體。
4、直流輸出方式創新，儀器巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。
5、選用優良串激繞組，儀器在高壓繞組上加有一個串激繞組，在高壓套管內部有兩根出線結構。
6、測試精度高，儀器是在普通變壓器的基礎上，提高工藝與技術，采用不同的絕緣結構，以及SF6氣體本身的滅弧能，使得在高壓下，該變壓器基本無局部放電，這樣以該變壓器為高壓電源做電氣設備的局放試驗時，配合高精度的局放儀，可以沒有干撓的準確測量被試品的局放量。

產品別稱：SF6充氣式超輕型試驗變壓器、充氣變
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

技術參數：
電壓等級 10kV～300kV
容量范圍 1～500KVA
空載電流 ＜7%
阻抗電壓 ＜8%
產品類型 交流、交直流、交流串級、交直流串級

基本規格：
規格型號 容量(kVA) 高壓電壓(kV) 高壓電流(mA) 低壓輸入 變比(高/儀) 溫升℃(30分鐘)
電壓(V) 電流(A)
YDQ-1.5/50 1.5 50 30 200 7.5 500 10
YDQ-3/50 3 50 60 200 15 500 10
YDQ-5/50 5 50 100 200 25 500 10
YDQ-10/50 10 50 200 200 50 500 10
YDQ-20/50 20 50 400 400 53 500 10
YDQ-30/50 30 50 600 400 79 500 10
YDQ-50/50 50 50 1000 400 12 500 10
YDQ-5/100 5 100 50 200 25 1000 10
YDQ-10/100 10 100 100 200 50 1000 10
YDQ-20/100 20 100 200 400 53 1000 10
YDQ-30/100 30 100 300 400 79 1000 10
YDQ-50/100 50 100 500 400 132 1000 10
YDQ-20/150 20 150 133 400 53 1500 10
YDQ-30/150 30 150 200 400 80 1500 10
YDQ-50/150 50 150 333 400 132 1500 10
YDQ-100/150 100 150 667 400 263 1500 10
YDQ-50/200 50 200 250 400 132 2000 10
YDQ-100/200 100 200 500 400 263 2000 10
YDQ-150/200 150 200 750 400 395 2000 10
YDQ-200/200 200 200 1000 400 526 2000 10
YDQ-300/200 300 200 1500 400 790 2000 10
YDQ-50/300 50 300 170 400 132 3000 10
YDQ-100/300 100 300 333 400 263 3000 10
YDQ-150/300 150 300 500 400 395 3000 10
YDQ-200/300 200 300 667 400 526 3000 10
YDQ-300/300 300 300 1000 400 790 3000 10

應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES

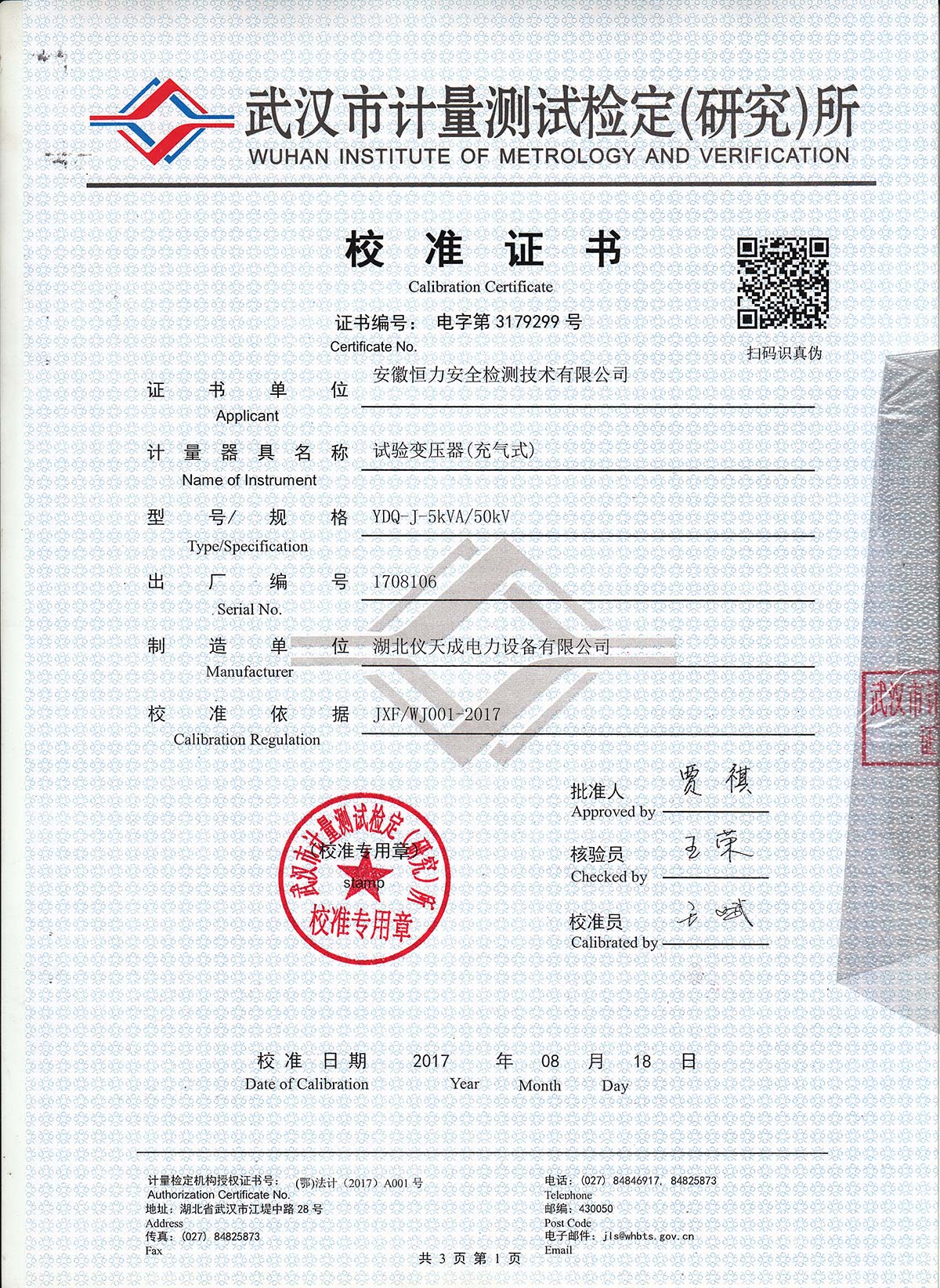

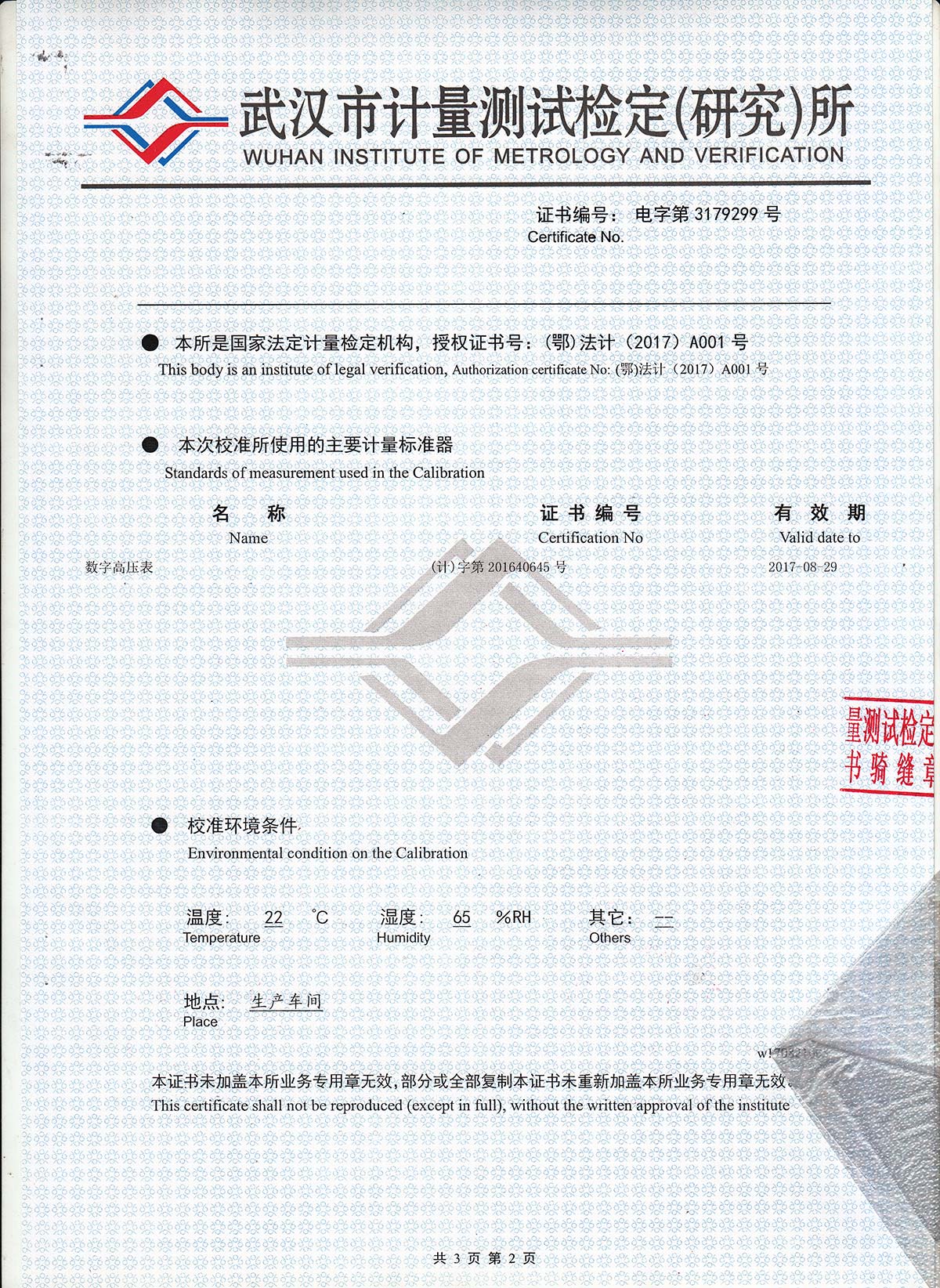

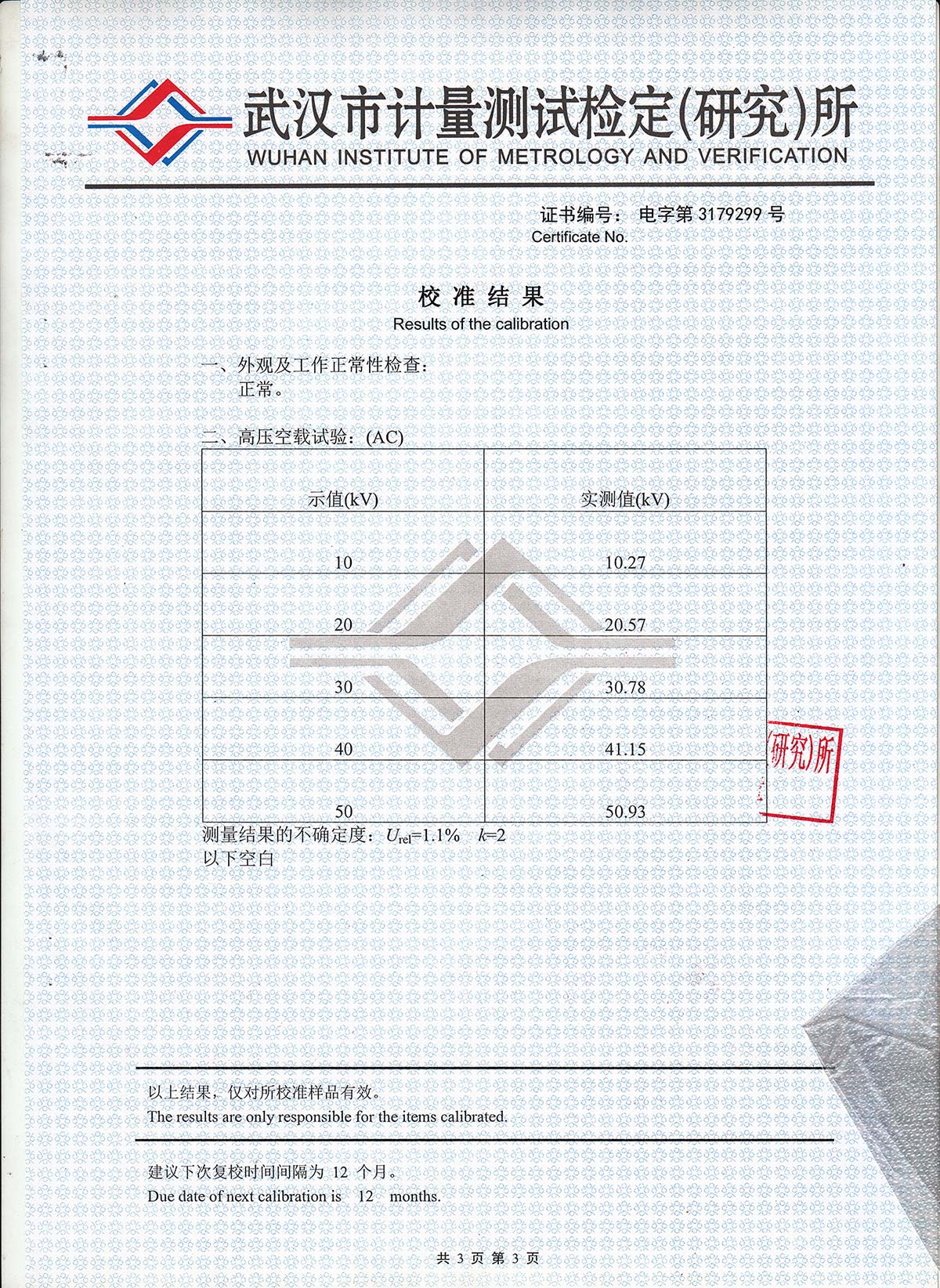

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
