| 項目 | 技術參數 |
| 額定輸出電壓 | 0～130 kV (有效值)及以下 |
| 輸出頻率 | 20～300Hz |
| 諧振電壓波形 | 正弦波，波形畸變率≤1% |
| 滿負載工作時間 | 連續工作時間60min |
| 系統品質因數 | 最大負載下≥20 |
| 頻率調節細度 | 0.1Hz，不穩定度≤0.01% |
| 工作電源 | 單相220V或三相380V±10%，工頻50Hz±5% |
|
規格 型號 |
產品配置 | 試驗對象 | ||||||||
|

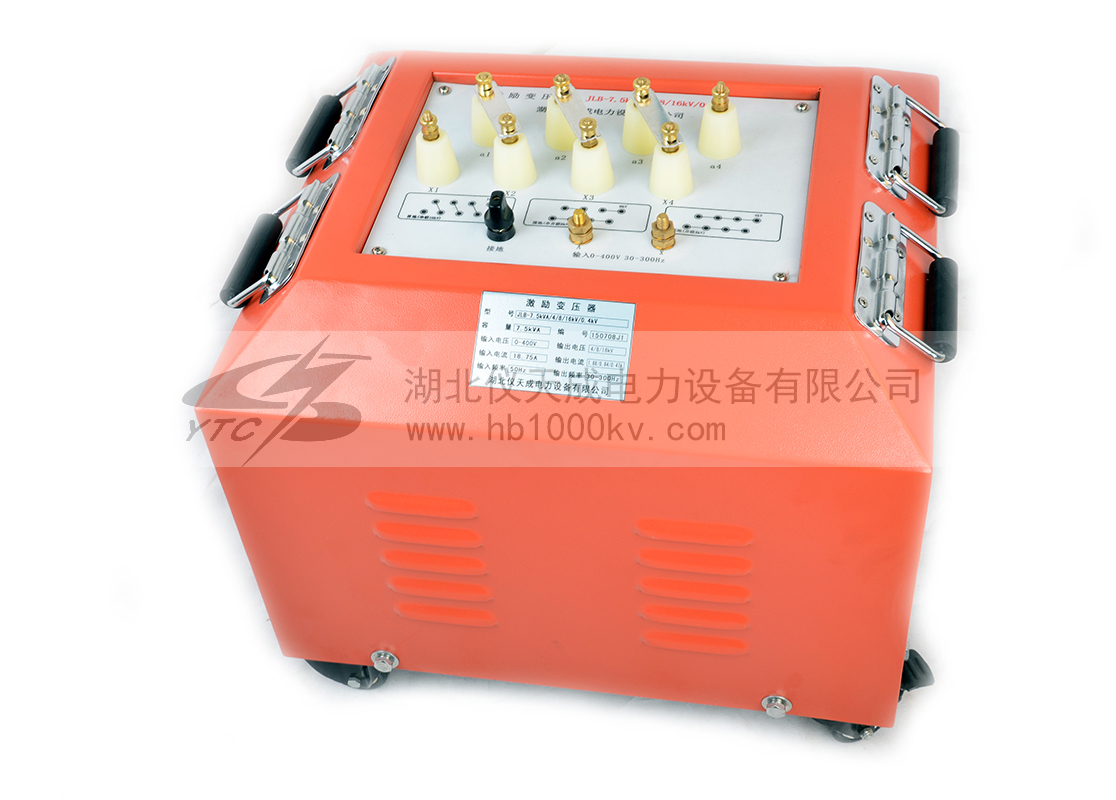

激勵變壓器 規格 (kVA/kV) |

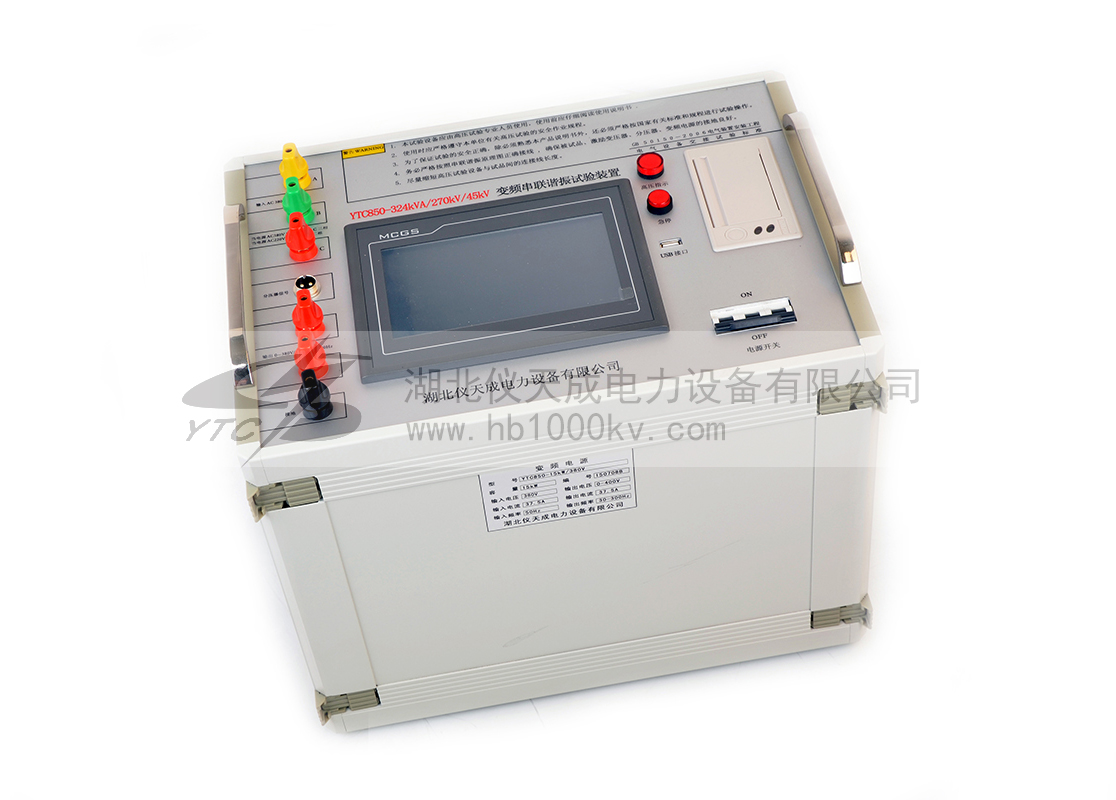

變頻電源(kW) |
電抗器 （kVA/kV/H） |

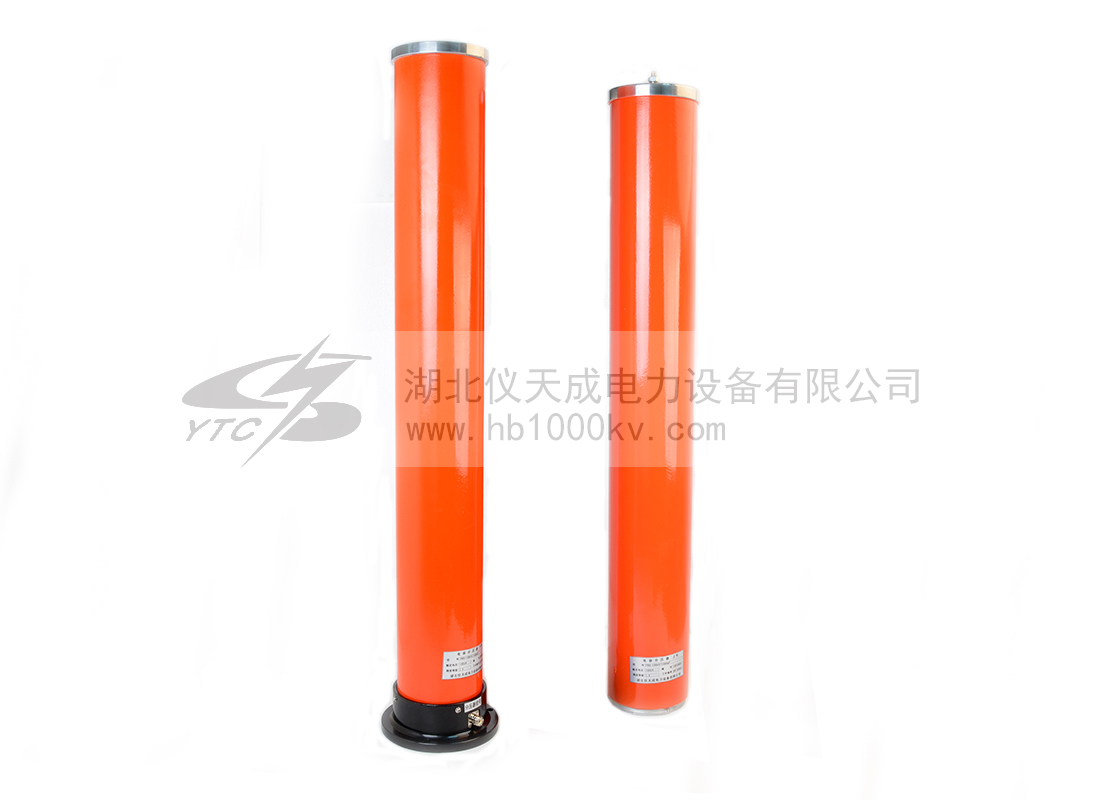

電容分壓器 （kV/pF） |
電壓等級（kV） | 截面積（mm2） | 長度 | 運行頻率（Hz） | 試驗電壓（kV） |
激勵變輸出端選擇 （kV） |
|
|
YTC850-675kVA/270kV |
30kVA/5/20kV/0.4kV |
30kW/220/380V |
單節 （共6節）112.5kVA/45kV |
270kV/600pF |
110kv | 400mm2 | 1km | 30-300Hz | 128kV | 5/20kV |
| 110kV及以下電壓等級開關柜，互感器，GIS等電氣設備 |
30-300Hz |
265kV |
5/20kV |
|||||||
|
YTC850-324kVA/270kV |
15kVA/4/16kV/0.4kV |
15kW/220/380V |
單節 （共10節）32.4kVA/27kV |
270kV/500pF |
110kV | 400mm2 | 0.5km | 30-300Hz | 128kV | 4/16kV |
| 110kV及以下電壓等級GIS、CT ，隔離開關，套管等變電站 |
30-300Hz |
265kV |
4/16kV |
|||||||
|
YTC850-270kVA/270kV |
15kVA/4/8/16kV/0.4kV |
15kW/220/380V |
單節 （共6節）45kVA/45kV/110H |
270kV/500pF |
110kV | 300mm2 | 0.2km | 30-300Hz | ≤128kV | 4kV |
|
35kV |
630mm2 | 0.8km |
30-300Hz |
≤52kV |
4kV |
|||||
| 300mm2 | 1km | |||||||||
| 120mm2 | 1.5km | |||||||||
| 25mm2 | 2km | |||||||||
| 10kV電纜（其中三節電抗器低端接） | 630mm2 | 2km |
30-300Hz |
≤22kV |
4kV |
|||||
| 300mm2 | 3km | |||||||||
| 120mm2 | 4.5km | |||||||||
| 25mm2 | 7km | |||||||||
| 110kV及以下電壓等級電氣設備 | 30-300Hz | ≤265kV | 16kV | |||||||
| 110kV主變，電容量≤0.02uF | 45-65Hz | ≤160kV | 8kV | |||||||
|
YTC850-135kVA/108kV |
7.5kVA/1.5/3/6kV/0.4kV |
7.5kW/220/380V |
單節（共四節）33.75kVA/27kV/100H |
100kV/1000pF |
35kV |
630mm2 | 0.6km |
30-300Hz |
≤52kV |
3kV |
| 300mm2 | 1km | |||||||||
| 120mm2 | 1.2km | |||||||||
| 25mm2 | 2km | |||||||||
|
10kV |
630mm2 | 1.8km |
30-300Hz |
≤22kV |
1.5KV |
|||||
| 300mm2 | 2.5km | |||||||||
| 120mm2 | 3.5km | |||||||||
| 25mm2 | 5.5km | |||||||||
| 35KV及以下電壓等級電氣設備 | 30-300Hz | ≤92kV | 6KV | |||||||
|
YTC850-270kVA/108kV |
15kVA/1.5/3/6KV/0.4kV |
15kW/220/380V |
單節（共四節）67.5kVA/27kV/50H |
110kV/1500pF |
35kV |
630mm2 | 1.5km |
30-300Hz |
≤95kV |
6KV |
| 300mm2 | 2km | |||||||||
| 120mm2 | 2.5km | |||||||||
| 25mm2 | 4km | |||||||||
|
10kV |
630mm2 | 3.5km |
30-300Hz |
≤128kV |
4KV |
|||||
| 300mm2 | 5km | |||||||||
| 120mm2 | 7km | |||||||||
| 25mm2 | 10km | |||||||||
| 35kV及以下電壓等級電氣設備 | 30-300Hz | ≤52kV | 4KV | |||||||
|
YTC850-220kVA/22kV |
12kVA/1.2kV/0.4kV |
12kW/220/380V |
單節（共四節）55kVA/22kV |
30kV/3500pF |
10kV |
300mm2 |
5km |
30-300Hz |
22kV |
1.2kV |
