高壓開關測試儀主要用來進行高壓開關的絕緣耐壓屬性，具有速度快、精度高、安全可靠等特點，是電力工作者經常需要使用到的設備，同時在使用高壓開關測試儀之前，需要正確的安裝傳感器，如果傳感器安裝不到位，就很難達到測試精度，本文就以YTC3980高壓開關測試儀為例，來給大家簡單介紹高壓開關測試儀怎樣安裝傳感器。
一、萬能通用測速傳感器安裝。
傳統的測速傳感器不管是什么類型的，都由運動部件和靜止部件組成，儀器采樣運動部件和運動部件的相對運動過程。其優點是原理簡單明了，缺點就是開關種類繁多，針對不同的開關就需要配備不同的安裝支架，不僅制作費用增加，而且現場的安裝和拆卸都很困難。
本儀器配備加速度測速傳感器，解決了現場安裝難的問題。萬能傳感器可直接固定在開關的提升桿、水平連桿或其他直線運動的傳動桿上。
二、旋轉傳感器
通用式傳感器適用于傳感器作直線運動時的測速，有些開關，尤其是進口和合資開關，直線傳動部分被封閉在開關本體里面，通用傳感器找不到安裝地點。開關廠家出廠做速度試驗時，在開關分合指示器或旋轉軸上做試驗，此種情況選用旋轉傳感器。

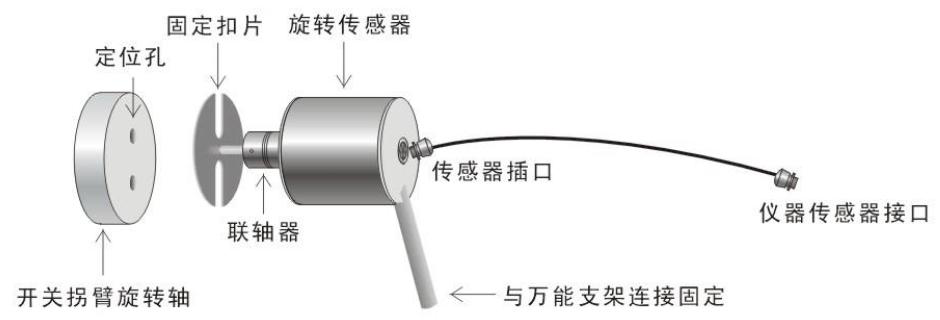

安裝注意：旋轉傳感器的軸應盡量與開關旋轉軸保持同心，否則傳感器旋轉有阻礙，測出曲線的毛刺會很重，影響測試數據的準確。
三、直線傳感器
如果需要很精確地測出，開關的動作行程，則需要使用直線傳感器。
直線傳感器有三種規格，分別是50mm、200mm和300mm。
50mm直線傳感器用于真空開關行程速度的測量;

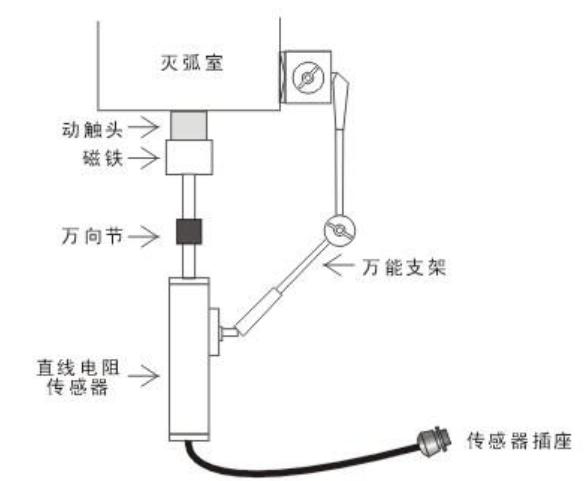

200mm、300mm用于SF6開關行程，速度的測量，此兩種傳感器為非標準配置。以某型號真空開關為例，如下圖。直線電阻傳感器在安裝時，要保證傳感器運動軸能夠直線運動，用磁性萬能支架固定好傳感器。對于SF6開關、油開關，方法類似。
注意：直線傳感器因其現場安裝的煩瑣性，不是本產品的常規配件，用戶可根據需要，針對不同的開關，自己設計安裝支架，保持傳感器的拉桿與開關動觸頭的運動平行和同步，可以很精確地測出開關的運動行程及相應的速度。
不同的儀器和傳感器的安裝方法都稍微有所不同，電力工作者在安裝之前，需要先按照說明書來進行相關的安裝，安裝正確后就可以進行開機試驗工作了。
